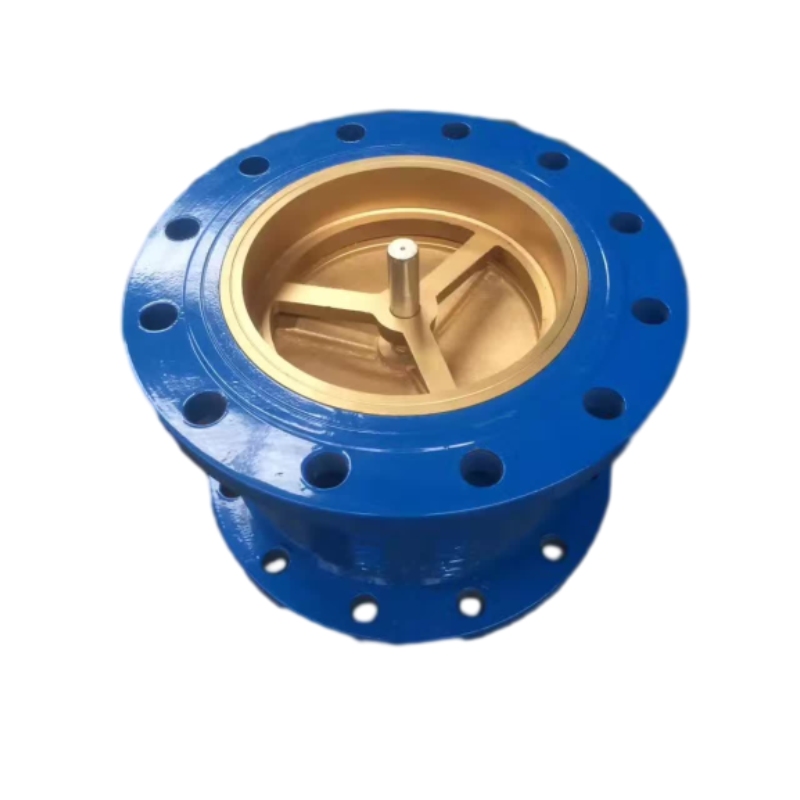

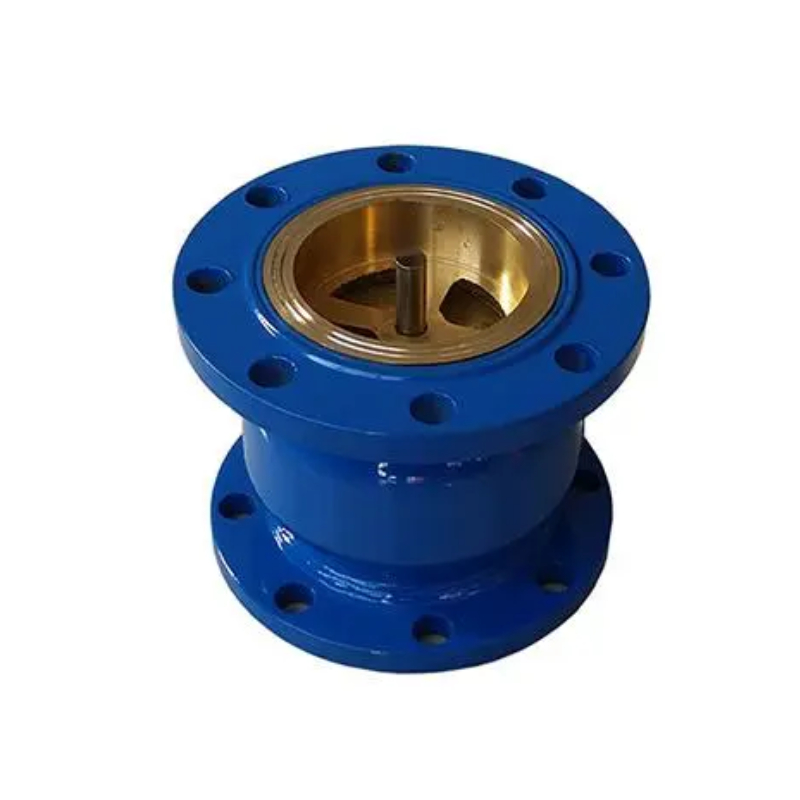

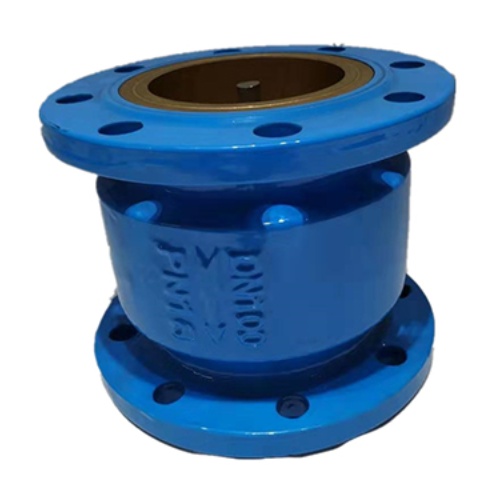

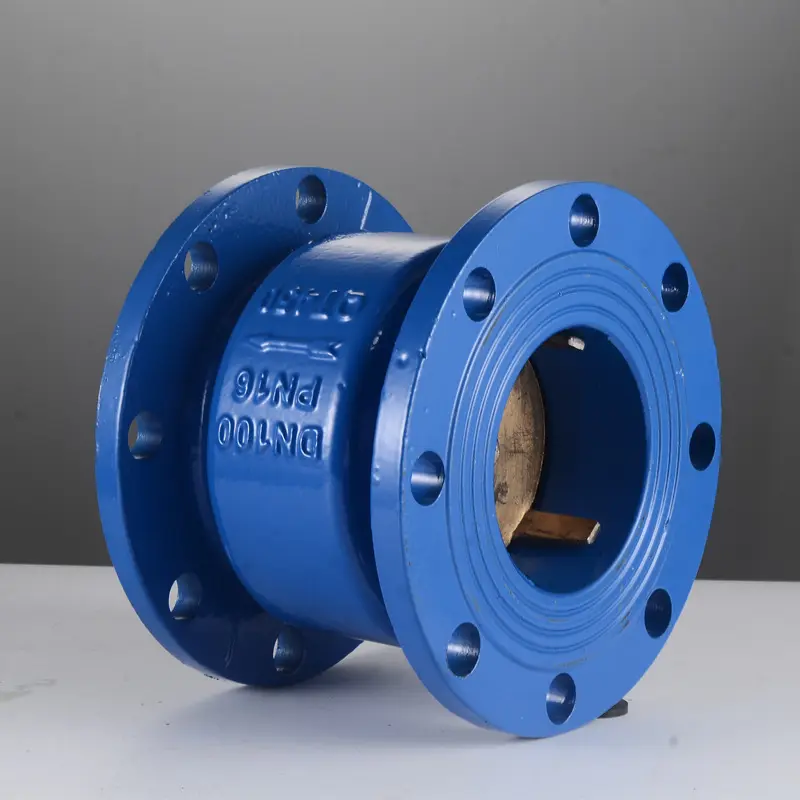

Schalldämpfendes Rückschlagventil

Die Rolle des Schalldämmsprüfventils besteht darin, den Durchfluss in die entgegengesetzte Richtung zu verhindern, so dass das Medium in eine Richtung fließen kann. Normalerweise ist dieses Ventil automatisch in einer Richtung des Flüssigkeitsdrucks, das Ventil offen; Flüssigkeitsfluss in die entgegengesetzte Richtung, durch den Flüssigkeitsdruck und die Klappenklappe der Selbstgravitation der Klappenklappe auf dem Ventilsitz, wodurch der Strömung abgeschnitten wird. Nicht geeignet für den Einsatz in Medien mit festen Partikeln und Viskosität.

Was ist ein stilles Scheckventil?

Ein stilles Scheckventil, eine wesentliche Komponente in verschiedenen Rohrleitungssystemen, ist ausgelegt, um einen Rückfluss zu verhindern und gleichzeitig den hydraulischen Schock zu minimieren. Im Gegensatz zu herkömmlichen Scheckventilen, die auf eine gewichtete Scheibe oder einen gewichteten Ball angewiesen sind, verwenden stille Scheckventile einen einzigartigen Mechanismus, der das Rauschen während des Betriebs erheblich reduziert. Diese Funktion macht sie in Anwendungen besonders vorteilhaft, bei denen Geräuschpegel auf ein Minimum gehalten werden müssen, z.

Die primäre Funktion eines stillen Überprüfungsventils besteht darin, Flüssigkeit in eine Richtung zu fließen, während sie automatisch schließen, um den Rückfluss zu verhindern. Dies wird durch einen federbelasteten Mechanismus erreicht, der schnell auf Änderungen des Flüssigkeitsdrucks reagiert. Wenn der Durchfluss stoppt oder sich umgekehrt beginnt, schließt sich die Scheibe des Ventils eng, um einen Rückfluss zu verhindern, die Integrität des Systems effektiv zu schützen und Geräte vor potenziellen Schäden zu schützen.

Einer der wichtigsten Vorteile von stillen Scheckventilen ist ihre Fähigkeit, Wasserhammer zu reduzieren, ein Phänomen, das auftritt, wenn Fluid in Bewegung plötzlich anhalten wird, wodurch Druckstschwarze erzeugt werden, die zu Rohrschäden und Rauschen führen können. Die Gestaltung von stillen Scheckventilen mindert diese Vorkommen, indem sie einen glatteren Übergang für den Flüssigkeitsfluss liefert, wodurch die Gesamtdauer und Leistung von Rohrleitungssystemen verbessert wird.

In gewerblichen und industriellen Anwendungen kann die Installation von stillen Scheckventilen zu erheblichen Einsparungen bei den Wartungskosten und Reparaturen führen, die durch Lecks oder Ausfallausfall verursacht werden. Ihre zuverlässige Funktion bei der Gewährleistung des unidirektionalen Flusses zusammen mit dem zusätzlichen Vorteil des geräuschlosen Betriebs macht die stillen Scheckventile zu einer bevorzugten Wahl für Ingenieure und Systemdesigner.

Zusammenfassend ist ein stilles Scheckventil ein entscheidendes Gerät zur Aufrechterhaltung einer effektiven Durchflussregelung und zur Verhinderung von Rückfluss, wobei die Eigenschaften der Rauschreduzierung von herkömmlichen Alternativen unterschieden werden.

Doppelte Verteidigung: Lärmspülung und Wasserhammerschutz – Wie Stummschaltung die ruhigen Pumpenräume stillen Ventile

Die Storaens -Stummschaltungsprüfung Ventil revolutioniert die Sicherheit und den Komfort des Pumpensystems, indem zwei kritische Funktionen integriert werden – Wasserhammerverhütung und Geräuschreduzierung – eine einzelne, konstruierte Lösung. Im Gegensatz zu herkömmlichen Scheckventilen, die störende „Hämmern“ -Reises und zerstörerische Druckstürme verursachen, kombiniert unser Design einen Federbelastungsmechanismus mit Lärmmaterialien, wodurch es ideal für gewerbliche Gebäude, Industrieanlagen und Wohnkomplexe ist, in denen ein ruhiger Betrieb und der Schutz der Pipeline nicht verhandelbar sind.

1. Wasserhammerschutz: Die Wissenschaft des kontrollierten Verschlusses

Im Kern unseres Stille-Check-Ventils befindet sich eine präzisionsgeladene Scheibe, die einen allmählichen Verschluss gewährleistet, der Wasserhammer unterdrückt:

Abschließung mit zwei Stufen: Wenn der Pumpenfluss stoppt, schließt die Scheibe 80% schnell (innerhalb von 0,5 Sekunden), um den Rückfluss zu verhaften, und dann schließt die letzten 20% langsam über 3–15 Sekunden (einstellbar über ein Nadelventil), wodurch der Drucksturm auf ≤ 1,3 × 40% effektiver als Standard-Scheckklappen reduziert wird.
Robuste Konstruktion: Ein duktiles Eisen- oder 316L -Edelstahlkörper stand den Drücken von bis zu 2,5 MPa und Temperaturen von -10 ° C bis 80 ° C, während eine Feder aus rostfreiem Stahl der Korrosion widersteht, wodurch mehr als 50.000 mehr als 50.000 Zyklusleben in rauen Umgebungen gewährleistet sind.

2. Lärmreduzierung: Für den ruhigen Betrieb konstruiert

Drei Designmerkmale arbeiten zusammen, um den harten „Slam“ traditioneller Ventile zu beseitigen:

Versiegelung mit Gummi angereist: Eine EPDM/NBR-Gummi-beschichtete Scheibe erzeugt eine weiche, auf Impact-absorbierende Dichtung, wodurch das Verschlussrauschen im Vergleich zu Metall-Metall-Kontakten um 40% reduziert wird.
Stromlinienstrompfad: Ein hüftförmiger Ventilkörper minimiert die Turbulenzen während des Vorwärtsstroms und schneidet hydraulisches Rauschen (≤70 dB) in zwei Hälften und für Pumpenräume neben Büros oder Wohnräumen entscheidend.
Nicht-metallische Schmierunghülse: Eine PTFE-beschichtete Führungschmelze reduziert die Reibung zwischen der Scheibe und dem Ventilkörper und beseitigt die in unlubrizierten Ventilen üblichen hochrangigen Quietschen.

3. Vielseitiges Design für verschiedene Anwendungen

Erhältlich in Größen von DN40 bis DN500 mit Flanschverbindungen (ASME B16.5/GB/T 17241.6), unsere Stummschaltsperrventile passen sich an verschiedene Systeme an:

Gewerbliche Gebäude: Installieren Sie in Pumpengeschäften in Hochhausversorgungssystemen, um Pipelines zu schützen und den Mieterkomfort aufrechtzuerhalten.
Industrieanlagen: Behandeln Sie schmutziges Wasser oder milde Aufschlämmungen mit einem tollresistenten Scheibendesign und verhindern Sie Verstopfung und reduzieren gleichzeitig die Geräusche in Produktionsanlagen.
Wohnsysteme: ruhig genug für Wohnzimmer in Wohngebieten, mit Blei-freien Messingoptionen erfüllen die FDA-Standards für Trinkwasser.

Upgrade auf ruhigere, sicherere Flüssigkeitskontrolle

Lassen Sie nicht zu, dass Geräusche und Wasserhammer die Leistung Ihres Systems beeinträchtigen. Die Storaens -Stummschaltungsprüfventile bieten den doppelten Schutz, den Sie benötigen – den Vorbetrieb und eine robuste Rücklaufprävention -, um die Lebensdauer der Pumpe zu verlängern, die Wartung zu verringern und komfortablere Umgebungen zu schaffen.

Egal, ob Sie einen kommerziellen Pumpenraum aufrüsten oder ein Wohnwassersystem entwerfen, unsere Stilleprüfventile bieten das perfekte Gleichgewicht zwischen Sicherheit und Gelassenheit. Erkunden Sie noch heute unser Sortiment und entdecken Sie, warum Industries Trust Storaen für lärmfreie, zuverlässige Flüssigkeitskontrolle.

Swing vs. Hubtyp: Eingehende Prinzipien für die Reduzierung von Geräuschreduzierung der Stummschaltungsprüfungventile

Die Auswahl zwischen Schwung- und Hub-Stummschaltungsprüfventilen hängt davon ab, ihre einzigartigen Mechanismen und Betriebsstärken der Rauschreduzierung zu verstehen. Storaen bietet beide Designs an, die jeweils für bestimmte Flüssigkeitskontrollanforderungen optimiert sind – hier funktionieren sie und wo sie sich bei der Schaffung von ruhigeren, sichereren Pipeline -Systemen auszeichnen.

1. Swing-Typ-Stummschaltprüfventil

Ventile vom Typ Schwingen verfügen über eine Schard:

Rauschreduktionsmechanismus:

Eine gummibeschichtete Scheibe (EPDM/NBR) und ein Weichsitzdesign absorbieren den Einfluss während des Verschlusses, wodurch das „SLAM“ -Reary um 35% im Vergleich zu Metallventilen verringert wird.
Eine Dämpfungsfeder verlangsamt die Drehung der Scheibe und stellt selbst in Niederdrucksystemen (≥ 0,05 mPa) eine allmähliche Versiegelung und minimiert Wasserhammerschwingungen (Rauschen ≤ 75 dB).

Am besten für:

Pipelines mit großer Durchmesser (DN80-DN600) in Industriewassersystemen oder HLK-Schleifen, bei denen ihr Ganzbohrerdesign den Druckverlust um 20% gegenüber den Hubtypen verringert.
Anwendungen mit mittlerem Druck (≤ 1,6 MPa) mit sauberen Medien, da das Scharnierdesign weniger anfällig für die Blockierung von Trümmern ist.

2. Hub-Schweißschubventile: Präzisionsschließung für die Stille mit hoher Drucke

Hebenventile verwenden eine vertikal bewegende Scheibe, die von einem Stamm geleitet wird und eine engere Kontrolle in Hochdruckszenarien bietet:

Rauschreduktionsmechanismus:
Ein Dual-Guide-Schienensystem stabilisiert die vertikale Bewegung der Bandscheibe und beseitigt das laterale Wobble und das metallische Kreischen, das in nicht geführten Designs üblich ist.
Ein Kurzhirtendesign (25–50 mm) in Kombination mit einer Hochleistungsfeder sorgt für einen schnellen, aber kontrollierten Verschluss (0,3 Sekunden für DN50), wodurch das Rauschen des Drucks um 40% in Systemen bis zu 2,5 MPa verringert wird.

Am besten für:
Kleine bis mittlere Durchmesser (DN15 – DN200) in Wohn- oder Gewerbegebäuden, bei denen der Raum begrenzt ist und der ruhige Betrieb kritisch ist (Lärm ≤ 65 dB in häuslichen Wassersystemen).
Hochdruckanwendungen wie Kessel-Futterleitungen dank ihrer Fähigkeit, Temperaturen bis zu 150 ° C mit Edelstahl 316-Komponenten zu behandeln.

Schlüsselentwurfsunterschiede für die Rauschkontrolle

Versiegelungsfläche: Schwungstypen verwenden breite, abgewinkelte Sitze, um allmählich Kontakt zu erreichen. Hubtypen verlassen sich auf schmale, flache Sitze, um einen sofortigen und dennoch gepolsterten Verschluss zu erhalten.
Durchfluss-Turbulenz: Der stromlinienrierte Pfad der Schwungventile reduziert die Turbulenz in niedrigen Geschwindigkeiten; Der vertikale Stiel der Liftventile erzeugt einen geringfügigen Widerstand, aber hervorragende Umgebungen mit hoher Geschwindigkeit, rauschanfälliger Umgebungen.
Wartungsbedarf: Die geführten Stängel der Liftventile erfordern regelmäßige Schmierung (PTFE-beschichtete Ärmel in Storaen-Modellen verringern die Reibung um 30%). Die geschwächten Verbindungen von Schwungventilen benötigen abfällige Medien, um das Kleben zu vermeiden.

Storaens technische Lösungen für jedes Szenario

Swing-Typ-Vorteile: Optionale Epoxidhaut für korrosive Medien, ASME B16.5-Flansche für globale Kompatibilität und Rauschtests, die mit ISO 3744 (Acoustic Engineering Standards) entsprechen.
Innovationen vom Typ Lift: Patentierte Frühlingsvorspannung (0–10 n · m) zur Feinabschlussgeschwindigkeit, ideal zum Anpassen von Geräuschpegeln in empfindlichen Umgebungen wie Krankenhäusern oder Hotels.

Wählen Sie den richtigen Typ für Ihr System

Priorisieren Sie Platz und niedrigem Druck: Gehen Sie mit Schwung-Stille-Checkventilen für große Rohrleitungen.
Benötigen Sie Hochdruck und Präzision: Entscheiden Sie sich für die Schweißventile vom Typ Hubtyp in kompakten Hochdarstellungen.

Beide Konstruktionen von Storaen gewährleisten eine zuverlässige Rückflussverhütung bei gleichzeitiger Bekämpfung von Rauschen an seiner Quelle – ob durch allmähliche Winkelverschluss oder kontrollierte vertikale Bewegung. Erkunden Sie noch heute unser Sortiment und ermitteln Sie, wie unser technisches Know -how die ruhige, effiziente Flüssigkeitskontrolle, die Ihr System verdient, liefern kann.

1, Rotationsprüfventil: Ventillappen wurde für die Drehbewegung um die Ventilsitzachse um die Ventilsitzachse drehte, da der Ventilkanal in einen optimierten Strömungswiderstand als der Anstieg des Schmetterlingsprüfventils klein ist, geeignet ist, geeignet für niedrige Durchflussrate und Fluss der seltenen Veränderungen in großen Kaliber, aber es sollte nicht zum Pulsing-Fluss verwendet werden. Schmetterlingsprüfventil ist in den Typ drei Ventiltypen, Doppelvalvalve-Typen und Multi-Valve-Typen unterteilt. Diese drei Formen sind hauptsächlich nach dem Ventilkaliber bis zur Unterabteilung. Der Zweck besteht darin, das Medium daran zu hindern, den Fluss oder den Rückfluss zu stoppen, den Hydraulikschock zu schwächen.

2, Hubprüfventil: Das Ventilglas entlang der vertikalen Mittellinie des Ventilkörperprüfventils kann das Muffler-Schachventil nur in der horizontalen Rohrleitung in der Überprüfung des Hochdrucks mit kleinem Durchmesser eingebaut werden, kann eine Kugel verwendet werden. Die Form des Ventilkörpers des Schalldämmsprüfventils entspricht der des Globusventils (das mit dem Globusventil verallgemeinert werden kann), sodass sein Flüssigkeitswiderstandskoeffizient größer ist. Seine Struktur ähnelt dem Globusventil, dem Ventilkörper und dem Ventillappen und dem Globusventil.

Der obere Teil der Ventilklappe und der untere Teil der Ventilabdeckung werden mit Leithülsen verarbeitet, und die Ventillappenführung kann frei angehoben und in der Ventilführung abgesenkt werden, wenn das Medium stromabwärts fließt, der Ventillappen mit dem mittleren Schub geöffnet wird, und wenn das mittlere Ableiten fließt, landet das Ventillappen auf dem Sitz mit dem Selbstpendant. Gerade Butterfly Check-Ventil-Medieneinlass- und Auslasskanalrichtung und Ventilsitzkanalrichtung senkrecht; Das vertikale Hubprüfventil, die Richtung des Medieneinlass- und Auslasskanals und die Richtung der Ventilsitzkanal sind gleich, der Strömungswiderstand ist kleiner als geradlinig.

3, Kippscheibenprüfventil: Ventilklappe dreht sich um den Stift im Ventilsitzprüfventil. Einfacher als die Scheibenprüfventilstruktur, kann nur in der horizontalen Rohrleitung installiert werden und eine bessere Versiegelung.

4, gedämpftes Scheckventil: Ventilklappe entlang der Mittellinie des Ventilkörpers. Das Pipeline -Check -Ventil ist ein neu aufgetauchtes Ventil, sein kleines Größe, sein geringes Gewicht und die gute Verarbeitungstechnologie ist eine der Entwicklungsrichtung des Scheckventils. Der Flüssigkeitswiderstandskoeffizient ist jedoch etwas größer als das Schwungprüfventil.

5, Kompressionsprüfventil: Dieses Ventil wird für Kessel-Futterwasser- und Dampfabschneidventil hergestellt. Es verfügt über ein Hubprüfventil und ein Globusventil oder ein Winkelventil integrierte Funktion. Darüber hinaus gilt einige nicht für die Pumpenauslassinstallation von Scheckventilen wie Unterventil, Federbelastung und Checkventil vom Typ Y.

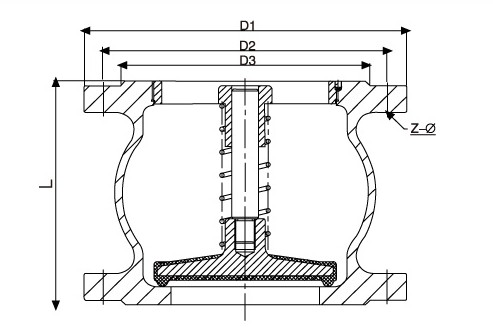

Strukturdiagramm des energiesparenden Schalldämpferprüfventils:

1 、 Der Ventilkörper nimmt ein "Taillentrommel" -Formdesign an, verbessert die mittlere Fließrichtung und verringert den Strömungswiderstandskoeffizienten.

2, das Ventil nimmt eine kurze Strukturform an, obwohl der Kopfverlust etwas größer ist als das Leitungs -Stummschaltventil, das Volumen jedoch klein und billig ist.

3 、 Kompaktstruktur, nicht metallische Schmierunghülle zwischen Führungswelle und Führungsrahmen, die Ventilklappe ist flexibel und erzeugt kein Haltesphänomen.

4, Skelett -Gummi -Dichtungsring direkt im Ventilkörper, um das Medium für eine lange Zeit auf der direkten Auslassung des Robbenrings zu vermeiden, ist die Lebensdauer erheblich verlängert, stabil und langlebig.

5 、 kurze Öffnungs- und Schließstriche der Ventilklappe können effektiv Wasserhammer verhindern.

6 、 Für Wasserversorgung und Drainage-Systeme gilt das Hochhaus-Gebäudenetz, kann am Auslass der Pumpe installiert werden. Die Struktur wird leicht modifiziert und als Saugbodenventil, jedoch nicht für Abwassernetze, verwendet werden.

1, das verwendete Ventil, der Medien fließt in Richtung des angegebenen Pfeils.

2, wenn der Medien in die angegebene Richtung fließt, wird der Klappenlappen durch die Rolle der Medienkraft geöffnet; Medien Gegenströme aufgrund des Selbstgewichts der Ventillappe und der Ventilklappe durch die Rolle der Umkehrkraft der Medien, so dass die Ventilklappe und die Dichtfläche des Ventilsitzes geschlossen wurden, um den Zweck des Medien-Gegenstroms zu verhindern.

3 、 Die Dichtfläche des Ventilkörpers und der Ventilklappe ist mit Edelstahl geschweißt.

4 、 Strukturlänge entspricht dem GB/T12221-2005-Standard, der Flanschverbindung entspricht dem GB/T17241.6-2008-Standard.

1, der Ventilzugriff zu beiden Enden ist blockiert und die Existenz von trockenem und belüftetem Innenräumen. Bei langer Zeit sollte es häufig überprüft werden, um Rost und Korrosion zu vermeiden.

2 、 Das Ventil muss vor der Installation gereinigt werden und Defekte, die während des Transports verursacht werden, müssen beseitigt werden.

3 、 Die Installation muss sorgfältig auf den Ventilschildern und -schildschoten überprüft werden, um die Einhaltung der Verwendung von Anforderungen zu gewährleisten.

4 、 Das Ventil ist mit der Motorhaube nach oben in der horizontalen Pipeline installiert.

FAQs des stillen Checkventils

Was ist ein stilles Scheckventil und wie funktioniert es?

Ein stiles Scheckventil ist ein mechanisches Gerät, mit dem Flüssigkeit in eine Richtung fließen und gleichzeitig den Rückfluss verhindern kann. Es arbeitet mit einer Scharnierscheibe oder einem Federmechanismus, der sich öffnet, wenn der Flüssigkeitsdruck auf der Einlassseite den Druck auf der Auslassseite überschreitet. Wenn der Fluss abnimmt oder sich umkehrt, schließt das Ventil still und minimiert Wasserhammer und Schwingungen, was es zu einer idealen Wahl für Wohn- und Industrieanwendungen macht.

Aus welchen Materialien stammen die stillen Scheckventile?

Unsere stillen Scheckventile sind je nach spezifischem Modell aus hochwertigen Materialien wie Messing, Edelstahl oder PVC gebaut. Diese Materialien werden zur Haltbarkeit und Beständigkeit gegen Korrosion entwickelt, um eine lange Lebensdauer und eine zuverlässige Leistung in verschiedenen Flüssigkeitsverkehrssystemen zu gewährleisten.

Kann ich das stille Scheckventil in einer Orientierung installieren?

Während die stillen Scheckventile vielseitig ausgelegt sind, ist es wichtig, sie gemäß den Anweisungen des Herstellers zu installieren. Typischerweise sollten diese Ventile in horizontaler Position installiert werden, wobei die Durchflussrichtung durch einen Pfeil am Ventilkörper angezeigt wird. Dies gewährleistet eine optimale Funktionalität und verhindert Probleme im Zusammenhang mit Rückfluss oder vorzeitiger Verschleiß.

Wie minimiert das stille Scheckventil das Geräusch und Wasserhammer?

Das Design des stillen Scheckventils enthält Merkmale, die Rausch- und Wasserhammereffekte reduzieren. Die Ventile verwenden einen Mechanismus mit langsamer Schließung, der die Scheibe sanft in den Ventilkörper zurückbringt, anstatt zu schließen. Dieser allmähliche Verschluss verringert den turbulenten Fluss und minimiert den hydraulischen Schock, um einen leiseren Betrieb zu gewährleisten und die Lebensdauer Ihres Sanitärsystems zu verlängern.

Welche Anwendungen eignen sich für die Verwendung stiller Scheckventile?

Stille Checkventile eignen sich ideal für eine Vielzahl von Anwendungen, einschließlich Sanitärsystemen, Bewässerung, Abwassermanagement und industriellen Flüssigkeitsprozessen. Sie sind besonders vorteilhaft in Systemen, bei denen die Rauschreduzierung eine Priorität hat oder bei denen ein Rückfluss zu Betriebsstörungen führen kann. Unabhängig davon, ob diese Ventile für Wohn- oder Gewerbegebrauch eine effiziente und zuverlässige Flüssigkeitskontrolle gewährleisten.

Wie kann ich die richtige Größe des stillen Prüfventils für mein System bestimmen?

Um die geeignete Größe eines stillen Scheckventils für Ihr System zu bestimmen, bewerten Sie zunächst die Rohrgröße und die Durchflussrate der Flüssigkeit, mit der Sie arbeiten. Die Ventilgröße sollte mit der Nennrohrgröße übereinstimmen, um einen optimalen Fluss zu gewährleisten und Einschränkungen zu verhindern. Betrachten Sie außerdem die Druckbewertung und Kompatibilität mit dem Flüssigkeitstyp. Wenn Sie Unterstützung benötigen, stehen unsere Experten zur Verfügung, um Sie zur idealen Wahl für Ihre spezifischen Anforderungen zu führen.
