Schmetterlingsventile

Centerline Butt-Clamp-Weichversiegelblutterventil, doppelte exzentrische flanierende Schmetterlingsventil-Kompaktstruktur, 90 ° -Wendungsschalter leicht, zuverlässige Versiegelung, lange Lebensdauer, wird in Wassermühlen, Kraftwerken, Stahlmühlen, Papierherstellung, Chemikalienindustrie, Catering und anderen Systemen der Wasserversorgung und -abweiche sowie des Einsatzes als Regulator sowie des Schnitts verwendet.

Schmetterlingsventil, das als Schmetterlingsventil (Schmetterlingsventil) bezeichnet wird, bezieht sich auf das Schlusselement (Ventilklappe oder Schmetterlingsplatte) für die Scheibe und dreht sich um die Ventilachse, um das Öffnen und Schließen einer Art Ventil in der Rohrleitung zu erreichen, und wird hauptsächlich zum Abschneiden und Drossel verwendet. Butterfly-Ventilöffnung und Schließmitglied ist eine scheibenförmige Schmetterlingsplatte, die sich um eine eigene Achse im Ventilkörper dreht, um den Zweck des Öffnens und Schließens oder Regulierung zu erreichen. Das Schmetterlingsventil, das voll geschlossen ist, ist normalerweise weniger als 90 °, Schmetterlingsventil und Schmetterlingsstamm selbst können nicht selbst speichern, um auf der Positionierung der Schmetterlingsplatte auf dem Ventilstamm-Wurmgetriebe zu installieren. Die Verwendung des Wurmgetriebes kann nicht nur die Schmetterlingsplatte mit Selbstverstärkungsfähigkeit herstellen, so dass die Schmetterlingsplatte in jeder Position stoppt, sondern auch die Betriebsleistung des Ventils verbessert.

Die Eigenschaften des industriellen Spezialschmetterlingsventils können hohen Temperaturen standhalten, der anwendbare Druckbereich ist ebenfalls höher, der Nenndurchmesser der Ventil ist groß, der Ventilkörper besteht aus Kohlenstoffstahl, der Dichtring der Ventilplatte besteht aus Metallring anstelle von Gummi -Ring. Große Hochtemperatur-Schmetterlingsventile bestehen aus geschweißter Stahlplatte und werden hauptsächlich für Hochtemperatur-Gaskanäle und Gasrohrleitungen verwendet.

Drei technische Kerndesigns von Hochleistungs-Schmetterlingsventilen

Die Schmetterlingsventile von Storaen definieren die industrielle Flusskontrolle durch innovative Ingenieurwesen, kombiniert Präzisionsversiegelung, materielle Belastbarkeit und intelligente Betätigung, um unübertroffene Leistung in verschiedenen Anwendungen zu erzielen. Als führender Anbieter von Schmetterlingsventiltypen und -Lösungen befassen sich unsere Entwürfe mit den kritischen Herausforderungen von Leckage, Verschleiß und betrieblicher Effizienz. So ziehen drei Kerntechnologien unsere Schmetterlingsventile aus.

1. Exzentrische Versiegelungssysteme für die Leistung von Null-Leak

Das Herz unseres Hochleistungs-Schmetterlingsventils befindet:

Doppelte exzentrische Geometrie: Eine Offset-Scheibenachse (1. Exzentrizität) und der Sitzwinkel (2. Exzentrizität) erzeugen beim Schließen eine „Linienkontakt“, wodurch die Reibung im Vergleich zu konzentrischen Modellen um 40% verringert wird. Dieses Design sorgt für Blasendicht für Gase und Flüssigkeiten, selbst bei hohen Drücken (bis zu PN16,0 mPa), was es ideal für Schmetterlingsventilanwendungen in chemischen Rohrleitungen und Dampfsystemen ist.
Triple Excentric Innovation: Bei extremen Bedingungen (450 ° C+ Rauchgas oder Schleifmedien) fügen unsere dreizentrischen Ventile einen dritten Versatz (Scheibengesichtskneig) hinzu, wodurch Metall zu Metallversiegelung ohne Sitzverschleiß ermöglicht wird. Diese Technologie übertrifft die Einschränkungen des Globusventils bei der Hochtemperaturisolation und gewährleistet die langfristige Zuverlässigkeit in Kraftwerksabgassystemen.

2. Materialwissenschaft für harte Widerstandsfähigkeit der Umwelt

Wir konstruieren Ventilkomponenten, um dem härtesten Arbeitszustand stand:

Körper- und Scheibenmaterialien: Wählen Sie aus HT300 -Gusseisen (kostengünstig für Wasser/Gas, -10 ° C ~ 200 ° C), WCB -Kohlenstoffstahl (schwere industrielle Industrie, -29 ° C ~ 425 ° C) oder 316L -Edelstahl (Korrosion -resistant für Chemikalien, -40 ° C ~ 450 ° C). Unsere 6-Zoll- und 4-Zoll-Schmetterlingsventile verfügen über verdickte Scheibenrippen, um eine Verformung unter hoher Fließgeschwindigkeit zu verhindern und die Standardkonstruktionen in der Zyklusdauer um 25% zu übertreffen.
Dichtungskombinationen: Weichdichtungen (NBR/EPDM) bieten ≤ 0,1 mm Lecketoleranz für Wasser und Abwasser, während Harddichtungen (Edelstahl + Graphit) ohne Erosion mit Partikelverladenmedien umgehen, die für die Bergbauschließung oder Zementpflanzen kritisch sind.

3.. Intelligente Betätigung zur Präzisionskontrolle

Unsere Schmetterlingsventile integrieren fortschrittliche Mechanismen, um die Betriebseffizienz und Sicherheit zu verbessern:

WORM-Zahnradreduzierer: Standard-Ventile für manuelle Ventile bieten 5: 1-Drehmomentvervielfachungs- und Selbstverriegelungsfunktionen, wodurch auch für 12-Zoll-Durchmesser einen einfachen Betrieb von 90 ° ermöglicht wird und gleichzeitig die Risiken im Hintermantel in vertikalen Rohrleitungen beseitigt.
AUTOMATION-FREE-BESTELLUNG: Pneumatische, elektrische oder hydraulische Aktuatoren, die direkt an ISO 5211 Top Flanschen montiert werden, unterstützende Ausfall-Safe-Positionen (offen/schließen/halten) und 4-20 mA Feedback für die SPS-Integration. Dies macht unsere Ventile ideal für automatisierte Prozesse und verkürzt die Reaktionszeit um 30% im Vergleich zu Legacy Globe -Ventilsystemen.

Erhöhen Sie Ihre Durchflussregelung mit Storaen

Von der Wasserverteilung bis hin zu hochtemperativen industriellen Prozessen liefern unsere Schmetterlingsventile die Präzision, Haltbarkeit und Anpassungsfähigkeit Ihres Systems. Mit innovativer Versiegelung, Premium-Materialien und intelligenter Betätigung haben wir das Schmetterlingsventil von einem einfachen Absperrgerät in eine Hochleistungs-Kontrolllösung verwandelt. Entdecken Sie heute unsere Schmetterlingsventile zum Verkauf und erleben Sie den Unterschied, den Engineering Excellence macht – denn bei der Flusskontrolle ist die Leistung alles.

Storaen Schmetterlingsventile: Benutzerdefinierte Lösungen und Qualitätssicherung

Storaen definiert die industrielle Durchflussregelung mit maßgeschneiderten Schmetterlingsventillösungen und kompromisslosen Qualitätsstandards, um sicherzustellen, dass jedes Ventil Ihren einzigartigen Betriebsanforderungen entspricht. Von der Materialauswahl bis zur Leistungszertifizierung kombinieren unsere Butterfly -Ventiltypen die technische Flexibilität mit strenger Qualitätssicherung – hier liefern wir Präzision für Ihre spezifischen Anforderungen.

Anpassung: In Ihren genauen Spezifikationen konstruiert

1. MEMACED -Größen und -konfigurationen
Abdecken Sie DN40 bis DN1200, unser 4-Zoll-Schmetterlingsventil und 6-Zoll-Schmetterlingsventilmodelle (und darüber hinaus) an Rohrnetzwerke jeder Skala. Nicht standardmäßige Größen? Wir erstellen benutzerdefinierte Durchmesser für einzigartige Installationen, von kompakten HLK -Systemen bis hin zu massiven industriellen Pipelines.
Wählen Sie aus Wafer-, Lug-, Flansch- oder Schweißverbindungen, um den ASME-, DIN- oder JIS -Standards zu entsprechen.

2. Optimierung von Material und Dichtungsoptimierung

Körpermaterialien: Wählen Sie HT300 Gusseisen (Wasser/Gas), WCB -Kohlenstoffstahl (schwere Industrie) oder 316L Edelstahl (Korrosionsbeständigkeit) für Medien von -40 ° C bis 450 ° C.
Dichtungsarten: Weichdichtungen (NBR/EPDM) für Wasser/Abwasser (≤ 0,1 mm Leckage) oder Hartmetalldichtungen (Edelstahl + Graphit) für Hochtemperatur-/Rauchgas-Outperforming Globus-Ventil-Haltbarkeit unter Schleifbedingungen.

3.. Betätigung und Funktionalität

Handbuch (Wurmgetriebe), pneumatische, elektrische oder hydraulische Aktuatoren mit ISO 5211 -Montage sorgen für eine präzise Kontrolle. Fügen Sie fehlsichende Mechanismen (Luft zu Offen/Schließen) oder 4-20-mA-Feedback für automatisierte Prozesse hinzu.
Spezialisierte Konstruktionen: Kryogene Ventile (-196 ° C), Hochvakuum- oder feuersichere Konfigurationen für sicherheitskritische Anwendungen.

Kompromisslose Qualität: vom Design bis zur Lieferung

1. Rigores Testregime

Hydrostatische Tests: 1,5 -fache Druckbewertung für Schalen, 1,1x für Sitze, Überprüfung der Null -Leckage.
Zyklusprüfung: 5.000 Vorgänge für Soft Dichtungen, 10.000+ für Hartdichtungen – Bereitstellung von Haltbarkeit, die die Branchennormen übertrifft.
Materialverfolgbarkeit: Jede Komponente enthält ein Mühlenzertifikat, das die Einhaltung des chemischen Widerstands und der Temperaturanforderungen gewährleistet.

2. Support für Garantie und Nachverkauf

1-Jahres-Garantie deckt die Versiegelungsleistung und mechanische Defekte ab, wobei der technische Unterstützung rund um die Uhr für Installation, Wartung oder Fehlerbehebung technisch unterstützt wird.
Verfügbarkeit von Ersatzteilen: schnelle Lieferung von Ersatzsitzen, Discs oder Aktuatoren, um Ausfallzeiten zu minimieren – ideal für Kunden, die Schmetterlingsventile zum Verkauf in loser Schüttung kaufen.

Warum Storaen für kundenspezifische Schmetterlingsventile wählen?

Anwendungsexpertise: Unabhängig davon, ob Sie ein konzentrisches Schmetterlingsventil für die Wasserbehandlung oder ein dreizentrisches Modell für petrochemische Pflanzen benötigen, richten unsere Ingenieure Schmetterlingsventiltypen und -anwendungen mit Ihren genauen Prozessparametern aus.
Gesamtkosteneffizienz: Mustdliche Lösungen senken die übergreifenden Kosten, während haltbare Auszeichnungen die Wartung im Vergleich zu generischen Ventilen um 30% senken.

Erhöhen Sie Ihr System mit maßgeschneiderter Präzision

Geben Sie sich nicht mit außerhalb des Schusses zufrieden, wenn Ihre Operationen hervorragende Leistungen erfordern. Storaens benutzerdefinierte Schmetterlingsventile – durch strenge Qualitätssicherung zurückgezogen – zahlen Sie die Leistung, Zuverlässigkeit und Anpassungsfähigkeit, die Ihre Projekte verdienen. Entdecken Sie noch heute unsere Schmetterlingsventile zum Verkauf und entdecken Sie, wie maßgeschneidertes Engineering die Durchflussregelung verändert.

Klassifizierung nach Strukturform
(1) Mittelversiegelte Schmetterlingsventil

(2) Einen exzentrisches versiegeltes Schmetterlingsventil
(3) Doppelte exzentrische Seal -Schmetterlingsventil

(4) Drei exzentrische Dichtungsschmetterlingventil

Gemäß der Klassifizierung der Versiegelungsoberfläche
(1) Weichsiegel Schmetterlingsventil:
1) Versiegelung des Lastens durch nicht-metallisches weiches Material bis hin zur nicht-metallischen weichen Materialzusammensetzung.
2) Versiegelung des Lastens durch Metallhartmaterial in nicht-metallische weiche Materialzusammensetzung.
(2) Schmetterlingsventil mit Metallhartdichtung: Versiegelung von Laster durch Metallhartmaterial bis Metallharte Materialzusammensetzung.

Klassifizierung durch Versiegelungsformular
(1) Zwangsdichtungsschmetterlingventil
1) elastisches Dichtung Schmetterlingsventil. Versiegelungspezifischer Druck durch den Extrusionsventilsitz der Ventilplatte Wenn das Ventil geschlossen ist, erzeugte der Ventilsitz oder die Ventilplattenelastizität.
2) Schmetterlingsventil des externen Drehmomentdichts. Der Dichtdruck wird durch das auf die Ventilwelle aufgetragene Drehmoment erzeugt.
(2) Dichtungsmutterflügelventil unter Druck gesetzt. Der dichtungsspezifische Druck wird durch den Ventilsitz oder die Ventilplatte auf dem Dichtungselement -Abfülldruck des Pubpets erzeugt.
(3) Automatisches Dichtungsventil. Der Dichtdruck wird durch den mittleren Druck automatisch erzeugt.

Klassifizierung durch Arbeitsdruck
(1) Vakuum -Schmetterlingsventil. Arbeitsdruck unter dem Standardhaufen atmosphärischer Kalender -Schmetterlingsklappe.
(2) Niederdruck -Schmetterlingsventil. Nenndruck Pn <1,6MPa Schmetterlingsventil.
(3) Schmetterlingsventil mit mittlerem Druck. Nenndruck PN 2,5 – 6,4 MPa Schmetterlingsventil.
(4) Hochdruck-Schmetterlingsventil. Nenndruck PN 10.0 – 80,0 mPa Schmetterlingsventil.
(5) Ultrahohe Druck Schmetterlingsventil. Nenndruck PN> 100 mPa Schmetterlingsventil.

Klassifizierung durch Betriebstemperatur
(1) Hochtemperatur -Schmetterlingsventil. T> 450 C Schmetterlingsventil
(2) Schmetterlingsventil mit mittlerem Temperatur. 120 c(3) Normale Temperatur -Schmetterlingsventil. A 40 c(4) Schmetterlingsventil mit niedrigem Temperatur. Ein Schmetterlingsventil von 100 (5) Schmetterlingsventil mit Ultra-niedriger Temperatur. T <a 100 ° C Schmetterlingsventils.

(1) Schmetterlingsventil.

Die Schmetterlingsplatte des Butt-Clamp-Schmetterlingsventils ist in der Durchmesserrichtung der Rohrleitung installiert. Im zylindrischen Kanal des Schmetterlingsventilkörpers dreht sich die scheibenförmige Schmetterlingsplatte um die Achse, der Drehwinkel zwischen 0 ° – 90 °, gedreht auf 90 °, ist das Ventil vollständig geöffnet.

Das Schmetterlingsventil ist einfach in der Struktur, klein und leichte Gewicht und besteht nur aus wenigen Teilen. Und nur 90 ° drehen müssen schnell und schließen, einfach, gleichzeitig, gleichzeitig hat das Ventil gute Merkmale der Flüssigkeitsregelung. Wenn sich das Schmetterlingsventil in der vollständig geöffneten Position befindet, ist die Dicke der Schmetterlingsplatte der einzige Widerstand, wenn das Medium durch den Ventilkörper fließt, so Das Schmetterlingsventil hat zwei Arten der Dichtung: elastische Dichtung und Metalldichtung. Elastisches Dichtungsventil, die Dichtung kann in den Ventilkörper eingestellt oder an der Schmetterlingsplatte umgebaut werden.

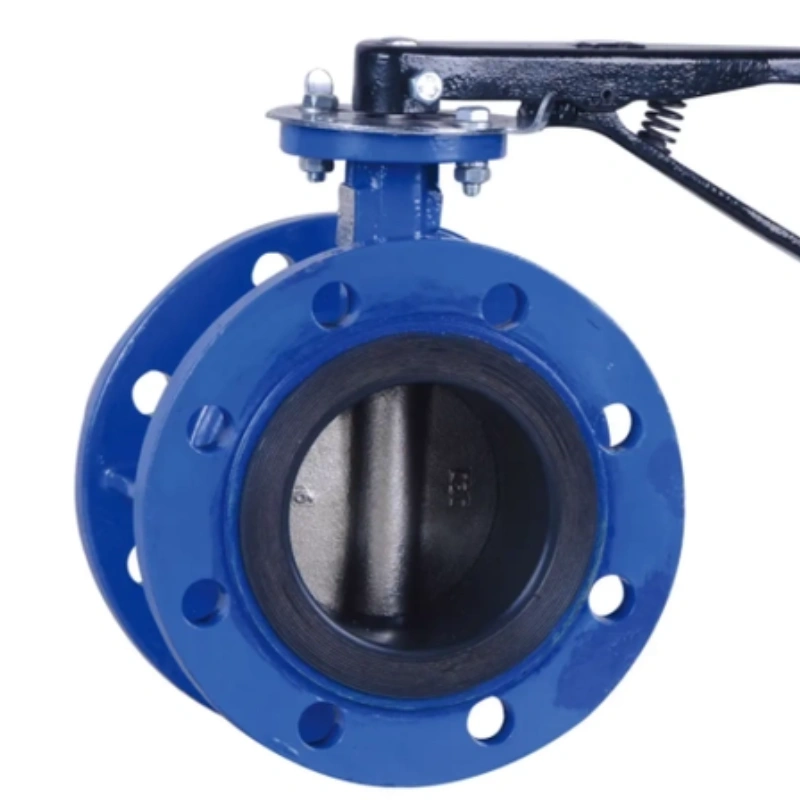

(2) Flansches Schmetterlingsventil.

Flansches Schmetterlingsventil für die vertikale Plattenstruktur, der Ventilstiel für den integralen Metallhartdichtungsventil -Dichtungsring für flexible Graphitplatten und Edelstahlplattenverbundkonstruktion, montiert am Ventilkörper, die Flächenplattendichtungsoberflächenflächen. Der Dichtring des Weichdichtungsventils besteht aus Nitrilkautschuk, das auf der Schmetterlingsplatte installiert ist.

(3) Schmetterlingsventil vom Typ Lug Typ.

(4) Schmetterlingsventil.

Das geschweißte Schmetterlingsventil ist ein nicht entworfenes Schmetterlingsventil, das in Baumaterialien, Metallurgie, Bergbau, elektrischer Leistung und anderen Produktionsprozessen weit verbreitet ist.

Klemmte Weichsiegel Schmetterlingsventil Hauptformanschlussgröße Einheit: mm

Wofür wird ein Schmetterlingsventil verwendet?

Ein Schmetterlingsventil ist eine Art Vierteldrehventil, das eine rotierende Scheibe zur Regulierung des Flüssigkeitsflusss verwendet. Das Design enthält verschiedene Merkmale, die es für bestimmte Anwendungen in verschiedenen Branchen geeignet machen, einschließlich Wasserversorgung, Abwasserbehandlung, chemischer Verarbeitung und HLK -Systemen. Das Verständnis der Funktionen und Vorteile eines Schmetterlingsventils kann Ihnen helfen, fundierte Entscheidungen über die Verwendung in verschiedenen Szenarien zu treffen.

Ein Hauptzweck eines Schmetterlingsventils besteht darin, den Flüssigkeitsfluss und Gase zu steuern. Die Scheibe innerhalb des Ventils dreht sich um eine zentrale Achse und ermöglicht einen schnellen und effizienten Betrieb. Dieser Vierteldrehmechanismus ist besonders vorteilhaft, wenn schnelle Anpassungen der Durchflussraten erforderlich sind. Beispielsweise kann in Wasseraufbereitungsanlagen oder industriellen Anwendungen, bei denen eine präzise Kontrolle von entscheidender Bedeutung ist, ein Schmetterlingsventil als wirksame Lösung dienen.

Darüber hinaus werden Schmetterlingsventile für ihr leichtes und kompaktes Design erkannt. Im Vergleich zu anderen Arten von Ventilen belegen sie weniger Platz, was sie ideal für Installationen in engen Räumen oder wenn Gewichtsüberlegungen von entscheidender Bedeutung sind. Ob in Pipelines oder eingesperrten Bereichen, das minimalistische Design eines Schmetterlingsventils ermöglicht Vielseitigkeit, ohne die Funktionalität zu beeinträchtigen.

Eine weitere signifikante Anwendung eines Schmetterlingsventils ist die Systemisolation. Durch das vollständige Schließen der Scheibe erzeugt das Ventil eine enge Dichtung, die den Flüssigkeitsstrom verhindert. Dies ist besonders nützlich in Wartungsszenarien, in denen Isolierungen einer Pipeline erforderlich sind. Die Fähigkeit, den Fluss schnell und zuverlässig abzuschneiden, macht Schmetterlingsventile zu einer wesentlichen Komponente in den Steuerungssystemen und sorgt für die Sicherheit in verschiedenen industriellen Prozessen.

Zusammenfassend wird ein Schmetterlingsventil in zahlreichen Anwendungen verwendet, um den Durchfluss zu regulieren, Systeme zu isolieren und die Betriebseffizienz zu verbessern. Das kompakte Design, der schnelle Betrieb und die Zuverlässigkeit machen es in vielen Branchen zu einer beliebten Wahl. Wenn Sie verstehen, wofür ein Schmetterlingsventil verwendet wird, können Sie die entscheidende Rolle bei der Flüssigkeitskontrolle und -bewirtschaftung schätzen. Egal, ob Sie in Engineering, Wartung oder industrielles Design beteiligt sind und ein solides Verständnis für Schmetterlingsventilanwendungen Ihnen bei Ihren beruflichen Bemühungen gut bedienen.

Die Vorteile von Schmetterlingsventilen

Ein wesentlicher Vorteil von Schmetterlingsventilen ist das kompakte Design. Im Gegensatz zu herkömmlichen Ventilen, die tendenziell sperrig sind, bestehen Schmetterlingsventile aus einer einfachen Scheibe, die auf einem Schaft montiert ist. Diese optimierte Struktur ermöglicht die Installation in engen Räumen und macht sie zu einer idealen Option für Projekte mit begrenztem Raum für Geräte. Darüber hinaus verringert ihre leichte Natur das Gesamtgewicht von Rohrleitungssystemen und führt zu einer einfacheren Handhabung und Installation.

Ein weiterer kritischer Vorteil von Schmetterlingsventilen ist ihr schneller Betrieb. Das Design erleichtert das schnelle Öffnen und Schließen, wobei nur 90 Grad für die vollständige Bewegung erforderlich sind. Dieses Merkmal ist besonders wertvoll in Anwendungen, bei denen eine rechtzeitige Kontrolle des Durchflusses von größter Bedeutung ist, z. B. in Wasserbehandlungsanlagen oder chemischen Verarbeitungsanlagen. Die schnelle Reaktionsfähigkeit von Schmetterlingsventilen trägt zu einer verbesserten Betriebseffizienz und einer verringerten Ausfallzeit bei.

Darüber hinaus bieten Schmetterlingsventile eine hervorragende Durchflussregulierung. Wenn diese Ventile teilweise geöffnet werden, können diese Ventile einen optimierten Flussweg erzeugen, während die Durchgangsmedien effektiv gesteuert werden. Dieses Merkmal ist in Anwendungen, bei denen eine präzise Durchflussführung von entscheidender Bedeutung ist, von entscheidender Bedeutung, was eine konsistente Systemleistung ermöglicht.

Schmetterlingsventile weisen auch Haltbarkeit und geringfügige Wartungsbedürfnisse auf. Sie bestehen aus robusten Materialien wie Edelstahl oder PVC und sind gegen Korrosionsbeständigkeit, wodurch sie für verschiedene Substanzen geeignet sind, einschließlich aggressiver Chemikalien und ätzender Umgebungen. Ihr einfacher Mechanismus verringert die Wahrscheinlichkeit eines mechanischen Versagens und minimiert die Wartungsanforderungen und die Betriebskosten weiter.

Schließlich macht die Anpassungsfähigkeit von Schmetterlingsventilen sie für verschiedene Anwendungen in verschiedenen Branchen geeignet. Von HLK -Systemen bis hin zur Wasserversorgung und Abwasserbehandlung können diese Ventile eine Vielzahl von Flüssigkeiten bewältigen und ihre Nützlichkeit über mehrere Felder hinweg verbessern.

Was ist der Unterschied zwischen einem Gateventil und einem Schmetterlingsventil?

Betriebsmechanismus

Der primäre Unterschied zwischen den Tortenventilen und den Schmetterlingsventilen liegt in ihren Konstruktions- und Betriebsmechanismen. A GATENVENTIL Verwendet eine lineare Bewegung, um ein Tor zu heben oder zu senken, um den Fluss zu steuern. Dieser Mechanismus ist ideal für die Ein-Off-Steuerung, funktioniert jedoch nicht gut in Drosselungsanwendungen. Umgekehrt umfasst ein Schmetterlingsventil eine rotierende Scheibe, die sich um einen zentralen Schacht dreht, um den Fluss zu regulieren. Dieses Design ermöglicht einen schnellen Betrieb und ist besonders effektiv im Drosseln.

Durchflussregelung und Effizienz

Eine weitere kritische Unterscheidung sind die Flusseigenschaften. Schmetterlingsventile sind bekannt für ihre Fähigkeit, eine konsistente Durchflussrate mit minimalem Druckabfall zu liefern. Diese Effizienz ist in großvolumigen Anwendungen sehr vorteilhaft und wo der Platz begrenzt ist. Im Gegensatz dazu sind die Ventile weniger effizient im Drossel und können Turbulenzen verursachen, was zu einem Leistungsdefizit in hohen Flussszenarien führt.

Überlegungen zu Platz und Gewicht

Schmetterlingsventile sind im Allgemeinen kompakter und leichter als die Gängelventile. Dieses platzsparende Design macht Schmetterlingsventile für die Installation in engen Räumen geeignet, in denen sich herkömmliche Tortenventile als umständlich erweisen können. Das reduzierte Gewicht der Schmetterlingsventile vereinfacht das Handling während der Installation und Wartung.

Anwendungseignung

Beide Ventiltypen haben spezifische Anwendungen, bei denen sie sich auszeichnen. Die Ventile werden typischerweise in Anwendungen verwendet, die einen minimalen Druckverlust erfordern und bei der die volle Isolation von größter Bedeutung ist. Umgekehrt sind Schmetterlingsventile in Systemen bevorzugt, die einen schnellen Betrieb und häufige Strömungsanpassungen erfordern, sodass sie ideal für HLK -Systeme, Wasserverteilung und Abwasserbehandlung sind.

Was sind die drei Arten von Schmetterlingsventilen?

1. Konzentrische Schmetterlingsventile

Konzentrische Schmetterlingsventile sind durch ihr einfaches Design gekennzeichnet, bei dem die Scheibe exzentrisch mit dem Ventilkörper ausgerichtet ist. In dieser Konfiguration dreht sich die Scheibe um eine Achse, die parallel zum Flüssigkeitsfluss liegt. Konzentrische Schmetterlingsventile werden hauptsächlich in Niederdruckanwendungen verwendet, wodurch sie ideal für die Wasser- und Abwasserbehandlung sind. Ihr unkompliziertes Design ermöglicht eine effiziente Durchflussregelung und einen minimalen Druckabfall, der eine optimale Leistung in verschiedenen Einstellungen gewährleistet.

2. Exzentrische Schmetterlingsventile

Exzentrische Schmetterlingsventile, auch als Hochleistungs-Schmetterlingsventile bezeichnet, verfügen über ein einzigartiges Design, mit dem die Scheibe vom Ventilsitz aus versetzt werden kann. Dieses Design verbessert die Dichtungsfunktionen und reduziert den Verschleiß der Ventilkomponenten. Exzentrische Schmetterlingsventile eignen sich gut für anspruchsvollere Anwendungen, einschließlich solcher, die höhere Drücke und Temperaturen beinhalten. Sie zeichnen sich in Diensten wie dem Umgang mit Schlämmen, ätzenden Flüssigkeiten und anderen herausfordernden Medien aus, um einen lang anhaltenden Betrieb und Zuverlässigkeit zu gewährleisten.

3. doppelte exzentrische Schmetterlingsventile

Doppelte exzentrische Schmetterlingsventile oder dreifache Schmetterlingsventile, die exzentrische Ventile einschreiten. Mit zwei Offsets – einer für die Drehung der Scheibe und ein anderer für die Versiegelungsfläche – bieten diese Ventile eine erhöhte Leistung, insbesondere unter anspruchsvollen Bedingungen. Das doppelte exzentrische Design führt zu einer geringeren Reibung zwischen Scheibe und Sitz und ermöglicht eine enge Siegel ohne die Verschleiß, die mit herkömmlichen Ventilkonstruktionen verbunden ist. Sie sind die ideale Wahl für Hochdruck-, Hochtemperaturanwendungen und finden häufig die Verwendung in Branchen wie Öl und Gas, Stromerzeugung und Pharmazeutika.
